Amplifier Daya Rendah Hifi

Penguat daya kecil misalkan yang ditenagai dengan tegangan 9V dapat digunakan untuk berbagai keperluan yang membutuhkan karakteristik hifi. Sebagai contoh, penguat daya rendah untuk pemutar piringan hitam portable atau untuk interkom atau bahkan untuk pelacak sinya.

Transistor AC125

Amplifier ini berguna unuk mendukung perlengkapan tersebut dimana hanya menggunakan 4 buah transistor yang mampu menghasilkan daya 1,5W dimana daya tersebut cukup untuk perngkat tersebut. Sebagai perbandingan, radio transistor pada umumnya menghasilkan maksimum 0,3W - 0,5W.

Selain itu, transistor yang digunakan mudah ditemukan, karena semuanya merupakan PNP frekuensi rendah yang sangat umum yang tersedia di setiap toko elektronik.

Datasheet terkait komponen utama yang digunakan dapat dilihat disini : AC125 dan AC128.

Cara Kerja Rangkaian

Penguat ini memiliki dua masukan yaitu N1 untuk menerima sinyal dari mikrofon atau pickup piezoelektrik dan N2 digunakan untuk pickup magnetik impedansi rendah atau mikrofon. Sinyal masukan kemudian melewati potensiometer R2 dan kapasitor C2 untuk diumpankan ke basis transistor preamplifier pertama TR1. Untuk meningkatkan kualitas, rangkaian umpan balik pada transistor ini terdiri dari resistor R7-R16 dan kapasitor elektrolit C7. Dari kolektor transistor yang sama, sinyal yang diperkuat diambil melalui C5 dan diterapkan ke basis transistor TR2 yang menjalankan fungsi penguat dan pembalik fase untuk dua final. Dari transistor TR2, sinyal diambil langsung dari kolektor untuk diaplikasikan ke basis TR3, sedangkan untuk basis TR4, sinyal diambil dari emitor TR2 melalui kapasitor C6. Speaker yang digunakan memiliki impedansi 8 ohm.

Amplifier Daya Rendah

Dua transistor terakhir (AC128 jenis PNP) dihubungkan untuk sinyal output yang bersifat single-ended dan karenanya tidak diperlukan trafo kopling pada output.

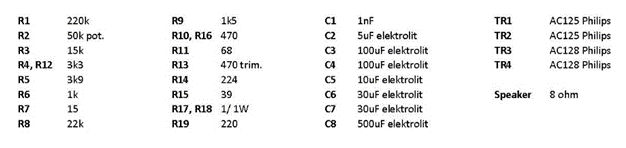

Daftar Komponen

Persiapan

Selanjutnya untuk memperoleh daya maksimum dengan distorsi minimum, potensiometer R13 harus disesuaikan. Jadi sebelum menghubungkan tegangan ke sirkuit, putar R 13 setengah putaran, lalu hubungkan miliammeter secara seri dengan catu daya hingga bias dilihat bahwa penyerapan rata-rata sirkuit adalah sekitar 30-38 mA. Setelah itu, hubungkan sinyal dari pick-up yang diambil dari pemutar piringan hitam ke input. Jika rangkaian tidak ada kesalahan apa pun, dapat dilihat bahwa penyerapan amplifier akan meningkat dari 30-38 mA menjadi 100-120 mA. Jika diinginkan, dapat menyesuaikan R13, namun tidak melebihi penyerapan maksimum saat kondisi idle namun tidak boleh melebihi 38 mA. Pemeriksaan lebih lanjut dapat dilakukan dengan mengukur tegangan antara kolektor TR dan ground. Tegangan ini harus sama dengan sekitar setengah dari tegangan supply; harus terbaca 4,5 Volt. Perbedaan kecil dapat ditoleransi, tetapi, jika ditemukan variasi yang signifikan, perlu dilakukan tindakan terhadap nilai resistansi R19 dengan menggantinya dengan nilai yang tepat. Bahkan, mungkin saja resistansi yang ditandai dengan nilai sebenarnya memiliki nilai yang sangat berbeda.

Jika hal ini terjadi, yaitu jika ditemukan bahwa tegangan pada kolektor TR4 terlalu rendah, misalkan 3 Volt, kita harus menurunkan resistansi R 19 sehingga, misalnya, dari 220 menjadi 180 ohm, atau ke nilai lain seperti untuk menentukan tegangan 4,5 Volt. Sebaliknya, jika ini terlalu tinggi, haruslah mengikuti prosedur sebaliknya, meningkatkan nilai R 19, hingga tegangan antara terminal positif C8 (kolektor TR4) dan tanah, adalah 4,5 volt, ingat bahwa tegangan baterai benar-benar 9 Volt. Sangat penting untuk menjaga suhu transistor akhir agar tidak manghasilkan panas berlebih yang meningkatkan arus diam, dan semakin panas transistor, semakin besar pula penyerapan idle yang meningkatkan distorsi. Untuk menghindari hal ini, cukup dengan memasang dua sirip pendingin di atas badan transistor akhir.
